매니폴드 노즐(Manifold Nozzle) 소개

효율적인 분사 시스템의 핵심 구성 요소

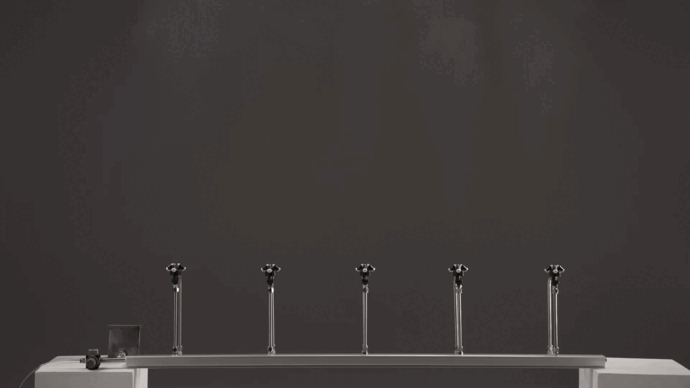

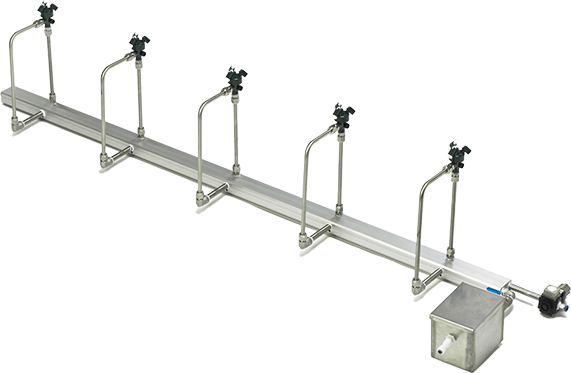

매니폴드 노즐은 다수의 노즐을 하나의 Main Pipe(매니폴드)에 연결하여, 넓은 면적에
균일하고 효율적인 분사가 가능하도록 설계된 장치입니다.

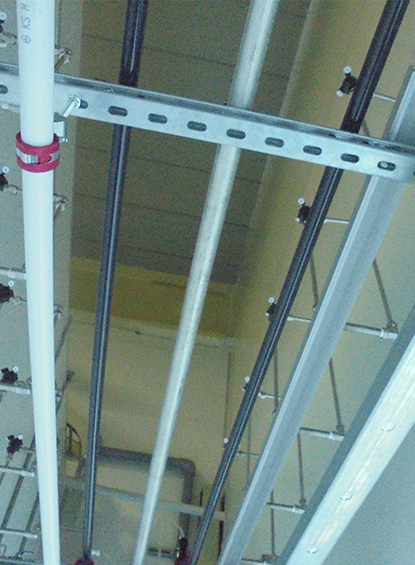

풍도와 덕트에 수가습에 적합한 방식이며 미세한 노즐로 분사되는 입자는 젖지않는
안전한 가습이 가능합니다.

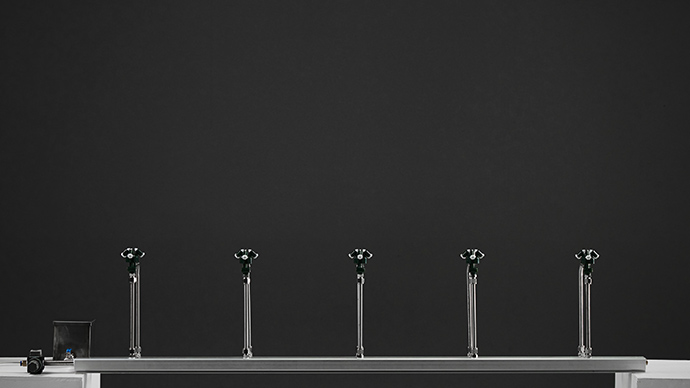

여러 개의 노즐을 일체형 구조로 연결해 넓은
면적을 균일하게 커버합니다.

정밀한 설계로 각 노즐에 동일한 압력과 유량을
분배하여 고른 성능을 제공합니다.

환경에 맞게 노즐 수량, 간격, 방향 등을 자유롭게
조정할 수 있어 유연한 설치가 가능합니다.

구분	특징 및 성능
노즐방식	사이펀식(Siphon), 외부충돌형(이류체)
AIR 소모량	40NL/Min (0.3Mpa)
WATER 분사량	노즐 5개 기준 14.5L
평균입자경	7.5~9㎛
재질(실린더/노즐)	Body: Alumina(Anodizing), Nozzle: Manifold Type KRF21
KIT(BAR)	REGULATER/Fitting/Valve/Water tank
Water Tank	Size 130100110(1L)

Supply Fan Duct
